在基于国民技术N32WB031芯片开发BMS产品时，硬件设计的合理性直接决定蓝牙通信稳定性、接收灵敏度与射频性能。为规避干扰、保障产品可靠运行，结合芯片特性与BMS应用场景，整理以下核心设计规范与问题避坑要点。
一、供电模式优选
N32WB031 BMS产品供电优先采用LDO模式，该模式下蓝牙接收灵敏度表现更优，详细硬件设计可参照开发套件配套文档《CN_DG_N32WB03x Series Chips Hardware Design Guide V1.4.pdf》。
二、32M晶体与射频防干扰核心要求
BMS产品板上、板外干扰源较多，32M晶体和芯片射频电路需重点做防干扰处理，具体要求如下：

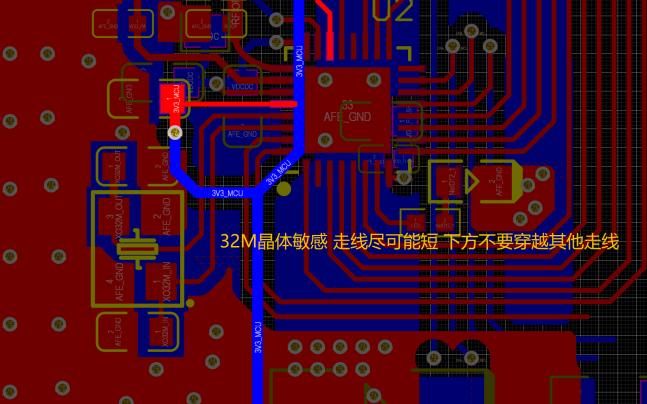

电源走线、外设通讯线严禁穿过晶体及射频走线，且需尽量远离；
晶体和射频走线的下层、四周必须完整铺地，杜绝铺地不完整问题，避免电流波动、通讯信号干扰引发蓝牙信号差、无广播等异常；
VDCDCRF走线不可从晶体或匹配线路下方穿过，蓝牙广播时的直流电压会影响晶振频率与信号稳定性，建议直接从芯片地下层连接；
推荐为板载蓝牙电路加装屏蔽罩，有效屏蔽外部干扰，提升系统运行可靠性。
三、电源走线禁忌
3.3V电源走线禁止设计成环形，环形走线易引发信号干扰与电压异常；
电源走线严禁穿过晶体区域，避免电源信号干扰晶振工作。
四、蓝牙射频性能优化（适配铁壳密封环境）
BMS板通常置于密封铁壳内，蓝牙信号会被大幅屏蔽，需优先优化裸板射频指标，具体措施：
VDD_PA电感尽量靠近芯片放置，避免电感距离过远导致射频性能下降；
射频电路器件优选0402或0201封装，0603封装寄生参数大、自谐振频率低，禁止使用；
射频走线下方无任何走线穿过，匹配电路走线保持笔直，空间充足时避免拐弯，减少信号损耗；
软件配置发射功率至最大6dBm，配置函数：ns_ble_radio_power_set(TX_POWER_Pos6_DBM)。
五、典型设计问题汇总

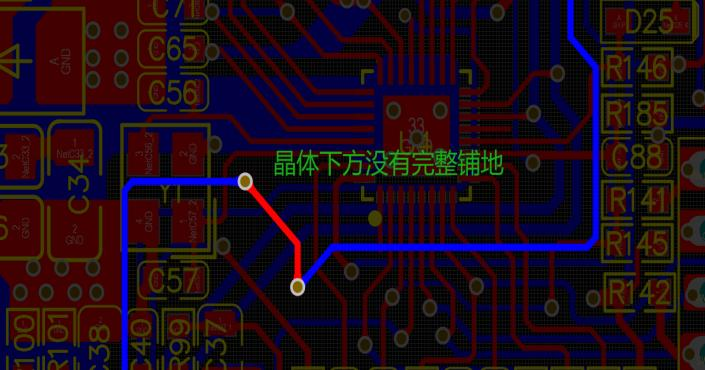

晶体下方铺地不完整，引发晶振与蓝牙信号干扰；

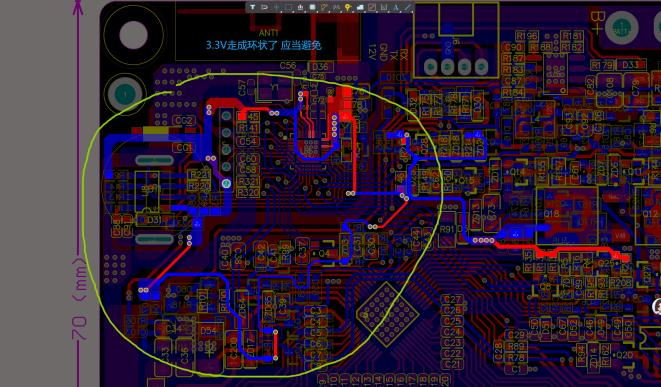

3.3V电源走线形成环形，存在电路隐患；

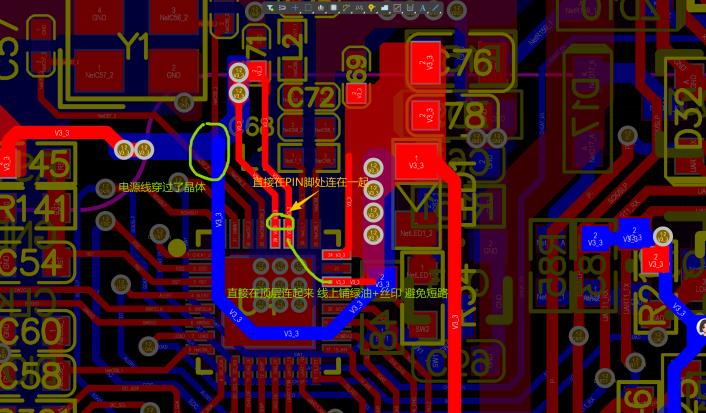

电源线穿过晶体区域，干扰晶振正常工作；

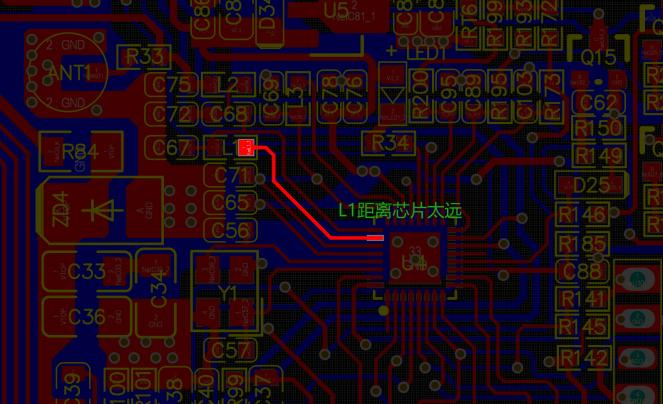

VDD_PA电感与芯片间距过大，射频性能衰减；

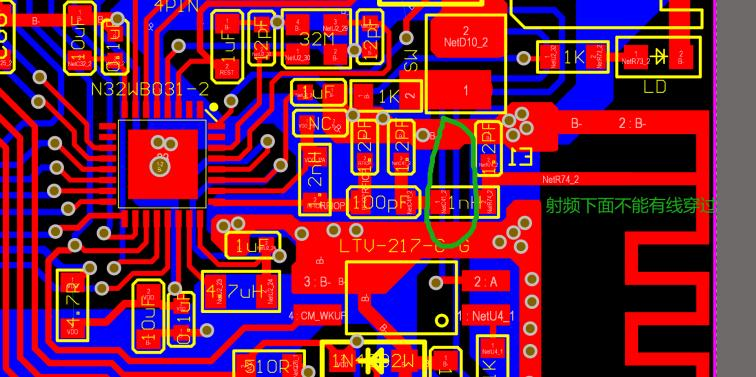

射频走线下方有其他走线，影响信号传输；

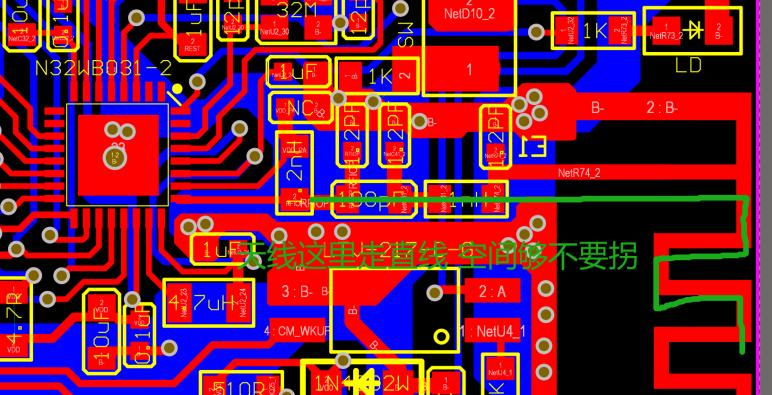

射频匹配电路不合理拐弯，增加信号损耗。
严格遵循以上设计规范，可有效解决N32WB031 BMS产品蓝牙干扰、通信异常、连接距离短等问题，保障产品稳定交付。
