机器人关节系统是决定机器人灵活性、精度与动态响应的核心执行单元。现代机器人关节，特别是人形机器人、协作机器人及高精度工业机械臂的关节，已发展成为集高精度位置/力矩传感、高速实时闭环控制、多协议通信与高级安全算法于一体的复杂机电系统。国民技术N32H785x系列MCU，凭借其600MHz双核Cortex-M7+M4架构、强大算力与丰富外设，正成为此类高性能机器人关节控制系统的理想主控芯片。

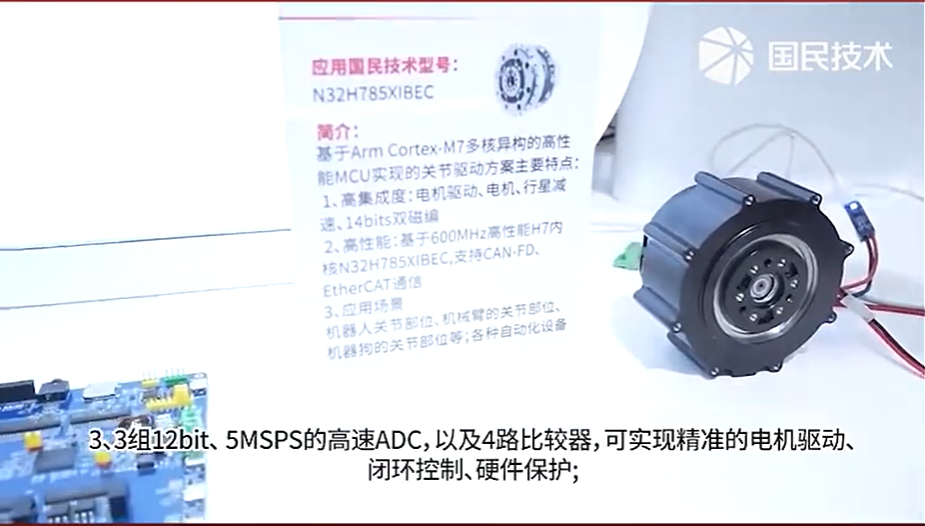

机器人关节应用案例：国民技术N32H78x打造高动态、高精度一体化解决方案
以下是一个典型的基于N32H78x系列MCU的智能机器人关节控制系统案例：
1.应用场景：人形机器人灵巧手关节
灵巧手需要在极小的空间内实现多个手指关节（通常12-20个）的独立、高精度、高动态协同运动，对控制器的集成度、算力密度和实时性要求极高。
系统架构：
主控核心：采用一颗N32H785作为整个灵巧手的“总控大脑”。
控制环路：
Cortex-M7内核：运行高速实时任务，处理来自多个关节的高精度编码器反馈信号（如BISS-C/SSI协议），以20kHz以上的频率执行所有关节的位置环、速度环、电流环（FOC）三环闭环控制算法，实现指尖的精准力/位控制。
Cortex-M4内核：作为协处理器，负责运行上层运动规划（轨迹插补）、安全监控算法（碰撞检测、关节限位）、与主机器人控制器的实时通信（EtherCAT或高速CAN FD），以及管理触摸、力矩等多维传感器融合。
关键外设利用：
高精度ADC&定时器：片内16位ADC与高级PWM定时器协同，实现多路电机电流的同步采样与FOC驱动，确保力矩输出平稳精确。
高速通信接口：通过EtherCAT或CAN FD实现与上级控制器的高带宽、低延迟同步通信，确保全身运动协调；同时通过高速SPI/UART与各关节的编码器芯片、温度传感器进行数据交换。
硬件加密引擎：对关节的控制参数、核心算法及通信过程进行硬件级加密，保护知识产权与系统安全。
2.应用场景：工业协作机器人（Cobot）一体化关节模组
协作机器人的关节模组（通常将电机、减速器、驱动器和控制器集成）要求控制器在紧凑空间内实现高性能、高可靠与功能安全。
系统架构：
单芯片控制：每个关节模组内置一颗N32H78x，实现“一芯一关节”的分布式控制架构。
核心功能集成：
实时控制：M7内核独立完成本关节的FOC电机控制、高精度位置伺服。
安全与通信：M4内核集成功能安全库（如符合IEC 61508），实时监控关节温度、电流、位置超限等，并通过EtherCAT从站控制器实现与主控的纳秒级同步和状态汇报。
高级功能：利用富余算力，在片上实现关节振动抑制算法、自适应摩擦补偿等，提升运动平顺性与精度。
国民技术N32H785x系列应用于机器人关节的核心优势
相比传统方案，N32H78x系列在机器人关节应用中展现出如下显著优势：

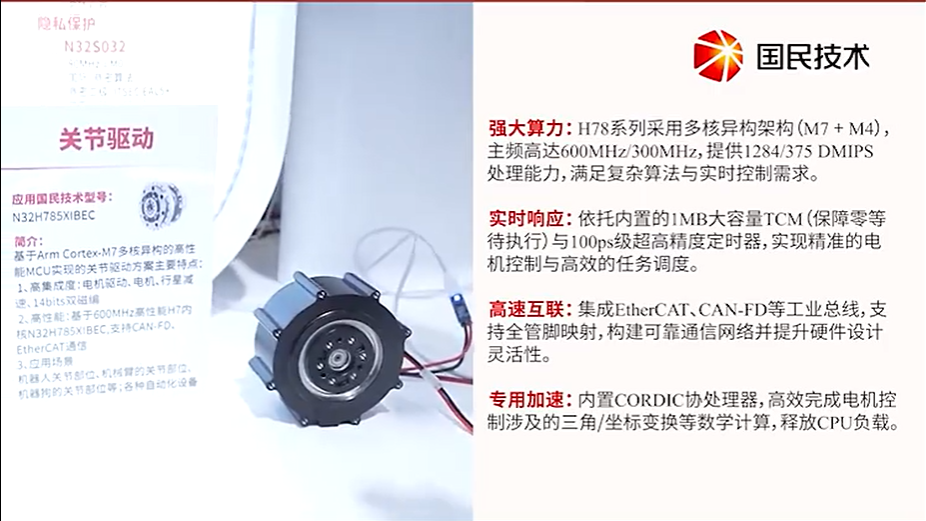

1.澎湃双核算力，实现复杂控制与实时响应分离
优势：Cortex-M7 600MHz+Cortex-M4 300MHz的异构双核架构，为机器人关节所需的高频实时控制与复杂任务处理提供了完美的硬件隔离与并行处理能力。
价值：M7专攻微秒级电机FOC控制，确保动态性能；M4负责通信、规划与安全监控，两者通过片内高速总线（如AXI）高效协同，避免任务抢占导致的控制周期抖动，系统确定性极高。
2.高精度模拟与数字外设，构建全闭环系统基石
优势：集成16位高精度ADC（支持硬件过采样）、12位DAC、多路超高速比较器（COMP）及高级定时器（支持死区插入与紧急刹车）。
价值：可直接连接高分辨率编码器接口，实现亚弧秒级位置感知；配合高速ADC实现电流环的精确采样，为高带宽、低抖动的力控/位控提供硬件保障。
3.丰富的高速工业通信接口，确保系统级协同
优势：原生集成EtherCAT从站控制器、双CAN FD、高速USB OTG及多个USART/SPI/I2C。
价值：轻松构建基于EtherCAT的分布式实时运动控制网络，实现多关节的精准同步（<1µs）与大数据量状态交互，满足现代机器人对高响应、高协调性的要求。
4.芯片级安全与高可靠性设计，保障稳定运行
优势：内置硬件加密引擎（支持国密/国际算法）、存储器保护单元（MPU），并通过了车规级可靠性认证。
价值：为关节控制固件提供安全启动、防篡改保护；加密通信防止指令被窃取或攻击；宽温范围（-40℃~125℃）和强抗干扰能力确保在复杂工业环境下长期可靠运行。
5.提升系统集成度与降低总体成本
优势：单芯片集成主控、通信、加密及部分信号链功能。
价值：显著减少外围芯片数量，降低PCB面积与BOM成本，同时提高系统整体可靠性，非常符合机器人关节模组小型化、高集成的发展趋势。
国民技术N32H78x系列MCU，以其异构双核高性能架构、专业级控制外设、工业实时通信接口及内置安全特性，为下一代高性能机器人关节提供了“大脑”与“神经中枢”一体化的单芯片解决方案。它不仅能够满足当前协作机器人、人形机器人对关节控制的极致性能要求，更为未来更智能、更安全的机器人系统演进奠定了坚实的硬件基础，是国产高端MCU在先进机器人领域的卓越实践。
